Усиленные патрубки, велдолеты, фитинги

Усиленные патрубки – новый вид трубной продукции, представляющий собой соединительные детали особой формы и размера, предназначенные для создания ответвления от магистрали и позволяющие полностью восстанавливать её несущую способность, ослабленную вырезкой отверстия под ответвление.

Усиленные патрубки могут выпускаться как по российским техническим условиям (коды ОКП 379900, 311312, 146800), а так же в соответствии с зарубежными стандартами ASME, API, DNV, MSS SP-97

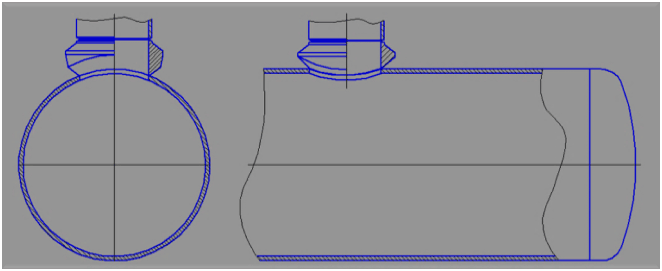

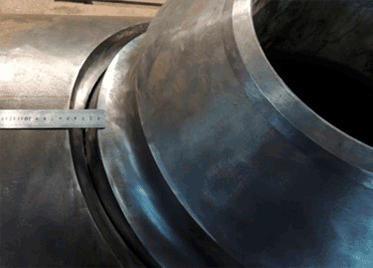

Конструкция соединений на основе усиленных патрубков

Усиленные патрубки – угловые

Усиленные патрубки – стыковые

Особая форма усиленных патрубков позволяет обеспечить восстановление несущей способности трубы после вырезки отверстия, а также простоту сборки

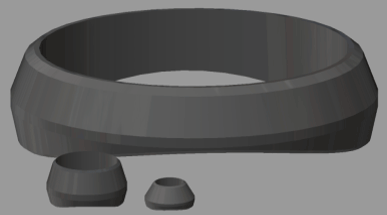

Усиленные патрубки угловые под углом 90°

УП-У 90о (УП-У(Р) 90о) Weldo-RIT 90°

Усиленные патрубки угловые под углом 90° выпускаются:

• Усиленные патрубки угловые под углом 90° выпускаются:
• номинальным диаметром от dN10 до dN500;
• соотношением номинальных диаметров ответвления и магистрали dN/DN до 0,5 (0,75 до dN150);
• на рабочее давление до 32 МПа (320 bar);
• из сталей класса прочности до К65 (X80)*;
• с решётками и без решёток.

Усиленные патрубки угловые втулочные и резьбовые под углом 90°

УП-УР 90о УП-УВ 90о Socko-RIT 90° Thredo-RIT-90°

Усиленные патрубки угловые втулочные и резьбовые под углом 90° выпускаются:

• номинальным диаметром от dN10 до dN50;
• соотношением номинальных диаметров ответвления и магистрали dN/DN до 0,75;
• на рабочее давление до 32 МПа (320 bar);
• из сталей класса прочности до К65 (X80)*;
• без решёток.

Усиленные патрубки угловые ниппельные под углом 90°

УП-УН 90о УП-УНРв 90о УП-УНРн 90о Nipo-RIT 90° NipoThredoIn-RIT 90° NipoThredoOut-RIT 90°

Усиленные патрубки угловые ниппельные под приварку, а также с внутренней или наружной резьбой под углом 90° выпускаются:

• номинальным диаметром от dN10 до dN50 (с резьбой);
• номинальным диаметром от dN10 до dN150 (под приварку);
• соотношением номинальных диаметров ответвления и магистрали dN/DN до 0,75;
• на рабочее давление до 32 МПа (320 bar);
• из сталей класса прочности до К65 (X80)*;
• без решёток.

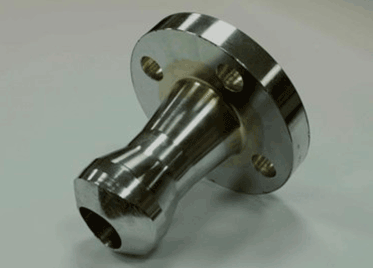

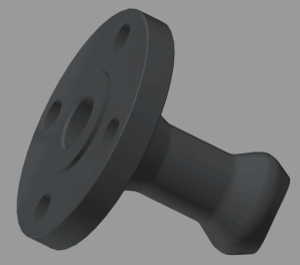

Усиленные патрубки угловые фланцевые под углом 90°

УП-УФ 90о WeldoFlange-RIT 90°

Усиленные патрубки угловые фланцевые под углом 90° выпускаются:

• номинальным диаметром от dN10 до dN150;
• соотношением номинальных диаметров ответвления и магистрали dN/DN до 0,75;
• на рабочее давление до 32 МПа (320 bar);
• из сталей класса прочности до К65 (X80)*;
• без решёток.

Усиленные патрубки стыковые фланцевые под углом 90°

УП-СФ 90о SweepoFlange-RIT 90°

Усиленные патрубки стыковые фланцевые под углом 90° выпускаются:

• номинальным диаметром от dN150 до dN500;
• соотношением номинальных диаметров ответвления и магистрали dN/DN до 0,5;
• на рабочее давление до 32 МПа (320 bar);
• из сталей класса прочности до К65 (X80)*;
• без решёток.

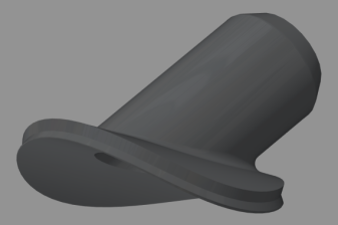

Усиленные патрубки угловые приварные и резьбовые под углом 45°

УП-У 45о** УП-УР 45о Weldo-RIT 45° Thredo-RIT 45°

Усиленные патрубки угловые приварные и резьбовые под углом 45° выпускаются:

• номинальным диаметром от dN10 до dN100;
• соотношением номинальных диаметров ответвления и магистрали dN/DN до 0,3;
• на рабочее давление до 32 МПа (320 bar);
• из сталей класса прочности до К65 (X80)*;
• без решёток.

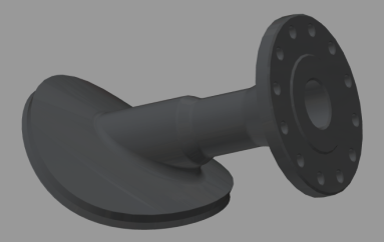

Усиленные патрубки угловые фланцевые под углом 45°

WeldoFlange-RIT 45°

Усиленные патрубки угловые фланцевые под углом 45° выпускаются:

• номинальным диаметром от dN10 до dN100;
• соотношением номинальных диаметров ответвления и магистрали dN/DN до 0,3;
• на рабочее давление до 32 МПа (320 bar);
• из сталей класса прочности до К65 (X80)*;
• без решёток.

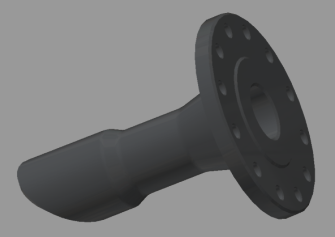

Усиленные патрубки стыковые фланцевые под углом 45°

SweepoFlange-RIT 45°

Усиленные патрубки стыковые фланцевые под углом 45° выпускаются:

• номинальным диаметром от dN10 до dN150;
• соотношением номинальных диаметров ответвления и магистрали dN/DN до 0,75;
• на рабочее давление до 32 МПа (320 bar);
• из сталей класса прочности до К65 (X80)*;
• без решёток.

Усиленные патрубки стыковыепод углом 45°

УП-С 45о Sweepo-RIT 45°

Усиленные патрубки стыковые под углом 45° выпускаются:

• номинальным диаметром от dN150 до dN500;
• соотношением номинальных диаметров ответвления и магистрали dN/DN до 0,5;
• на рабочее давление до 32 МПа (320 bar);
• из сталей класса прочности до К65 (X80)*;
• без решёток.

Примеры маркировки усиленных патрубков

Буквенно-цифровое обозначение:

Усиленного патрубка углового под углом 90° без решётки для соединения с трубой наружным диаметром магистрали 1016 мм, толщиной стенки 17,8 мм, класса прочности К60 и наружным диаметром ответвления 406,4 мм, толщиной стенки 7,0 мм, класса прочности К56, на рабочее давление 9,8 МПа, коэффициент условий работы 0,75, с минимальной температурой стенки трубопровода при эксплуатации минус 20оС:

• Патрубок УП-У 90°-1016(17,8К60)х406,4(7,0К56)-9,8-0,75 – ТУ

• Weldo-RIT 90°-40”(0,7”X70)x16”(0,28”X60)-9,8-ASME

То же, с решёткой:

• Патрубок УП-У(Р) 90°-1016(17,8К60)х406,4(7,0К56)-9,8-0,75 – ТУ

Буквенно-цифровое обозначение:

Усиленного патрубка стыкового под углом 90° без решётки для соединения с трубой наружным диаметром магистрали 1422 мм, толщиной стенки 37,9 мм, класса прочности К60 и наружным диаметром ответвления 508 мм, толщиной стенки 19 мм, класса прочности К60, на рабочее давление 11,8 МПа, категория участка газопровода «В», с минимальной температурой стенки трубопровода при эксплуатации минус 43°С:

• Патрубок УП-С 90°-1422(37,9К60)х508(19К60)-11,8-В-43° – ТУ

• Sweepo-RIT 90°-56”(1,5”X70)x20”(0,75”X70)-11,8-43°-ASME

Буквенно-цифровое обозначение:

Усиленного патрубка углового ниппельного с внутренней резьбой под углом 90º для соединения трубы диаметром 1016х18 мм из стали класса прочности К56 с прибором с резьбой М33х2 с минимальной длиной полного профиля h = 30 мм и высотой Н = 100 мм, на рабочее давление 5,4 МПа, категории трубопровода C, с минимальной температурой стенки трубопровода при эксплуатации минус 20ºС:

• УП-УНРв-90°-1016(18К56)×М33х2(30-100)-5,4-C ТУ

• NipoThredoOut-RIT 90°-40”(0,71”X60)xM33x2mm(1,18”-4”)-5,4-ASME

Буквенно-цифровое обозначение:

Усиленного патрубка стыкового фланцевого под углом 90º для получения соединения (люка-лаза) трубы диаметром 1016х18 мм из стали класса прочности К56 с ответным фланцем исполнения 3 номинальным диаметром 500 мм, из Стали 25 по ГОСТ 12815, на рабочее давление 6,3 МПа, категории трубопровода С, с минимальной температурой стенки трубопровода при эксплуатации минус 20ºС:

• УП-СФ-90°-1016(18К56) × фланец 3-500-(Ст25 ГОСТ 12815)-6,3-С ТУ

• SweepoFlanfe-RIT 90°-40”(0,71”X60)x20”(Class Y-52)-6,3-ASM
